MORADIA
EM DECLIVE

TABELA DE CONTEÚDOS

1. LOCAL E
TIPO DE OBRA

Localização da obra: Almada, Portugal
Tipo de obra: Obra de construção de uma moradia unifamiliar

2.
PROJETO DE
ARQUITETURA

2.1 AUTORIA
DO PROJETO

O descrito em relação ao Projeto de Arquitetura é no essencial, o que consta da respetiva Memória Descritiva. E créditos devem ser dados ao seu autor.

Autoria da arquitetura do projeto "Moradia em declive":
GPU – Gabinete de Planeamento e Urbanização

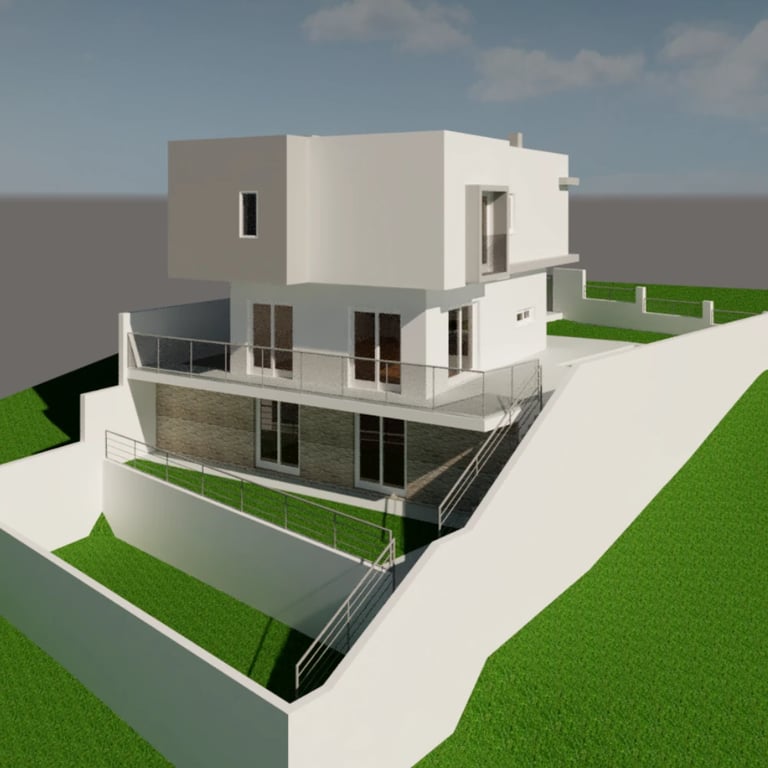

Legenda das imagens presentes na galeria: Moradia em declive em Almada. Projeto de Arquitetura. Vistas 3D.

2.2 ENQUADRAMENTO

Projeto para uma moradia unifamiliar isolada, constituída pela estrutura principal, piscina e muros de vedação.

Considerando a orientação solar do lote, optou-se por implantar a moradia paralela ao muro direcionado a Nordeste para que todos os quartos sejam banhados com sol.

Devido às características naturais do terreno, com um acentuado desnível frente / tardoz, na ordem dos seis metros, decidiu-se não destinar a cave a garagem. Em vez disso, foram criados dois estacionamentos na lateral direita (a Nordeste) no interior do lote.

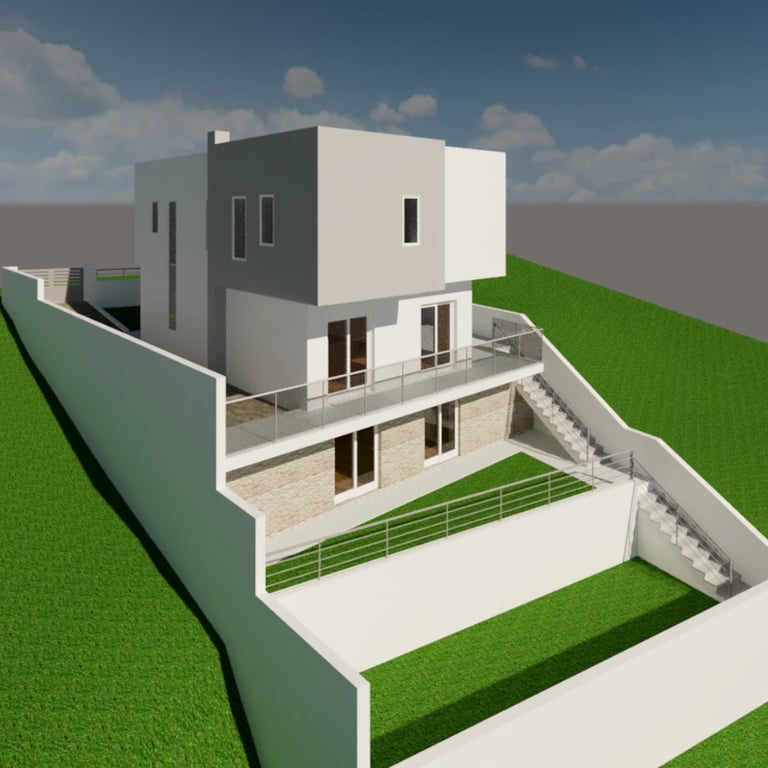

Legenda das imagens presentes na galeria: Moradia em declive em Almada. Projeto de Arquitetura. Vistas 3D.

2.3
DESCRIÇÃO
DO EDIFÍCIO

2.3.1 PISO -1

A moradia, destinada a habitação própria e permanente, é de tipologia T3. No Piso -1 ou Cave, está localizado um espaço para máquinas, como as destinadas à lavagem de roupas. A restante área é reservada para arrumos.

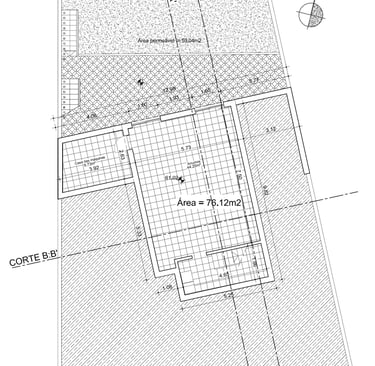

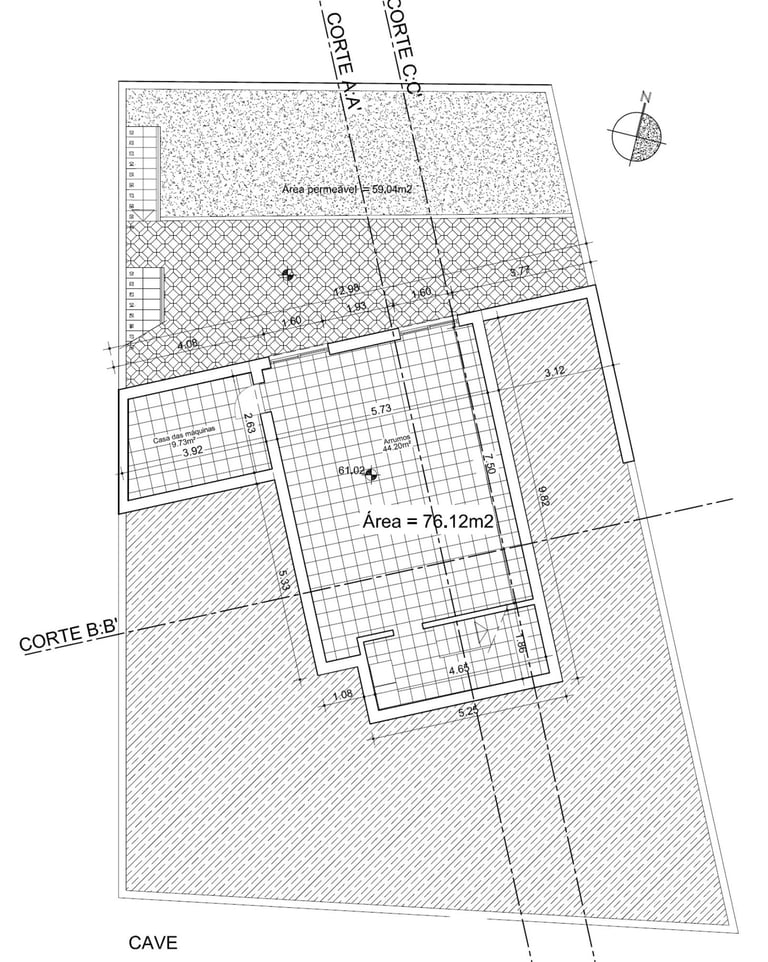

Legenda da imagem: Moradia em declive em Almada.
Projeto de Arquitetura. Planta do Piso -1 ou Cave.

2.3.2 PISO 0

No Piso 0 ou Rés do Chão, ou nível da entrada para a moradia, temos um átrio que distribui para a sala comum, cozinha e uma instalação sanitária social. Sala, cozinha e escadas de acesso ao piso dos quartos, em open space.

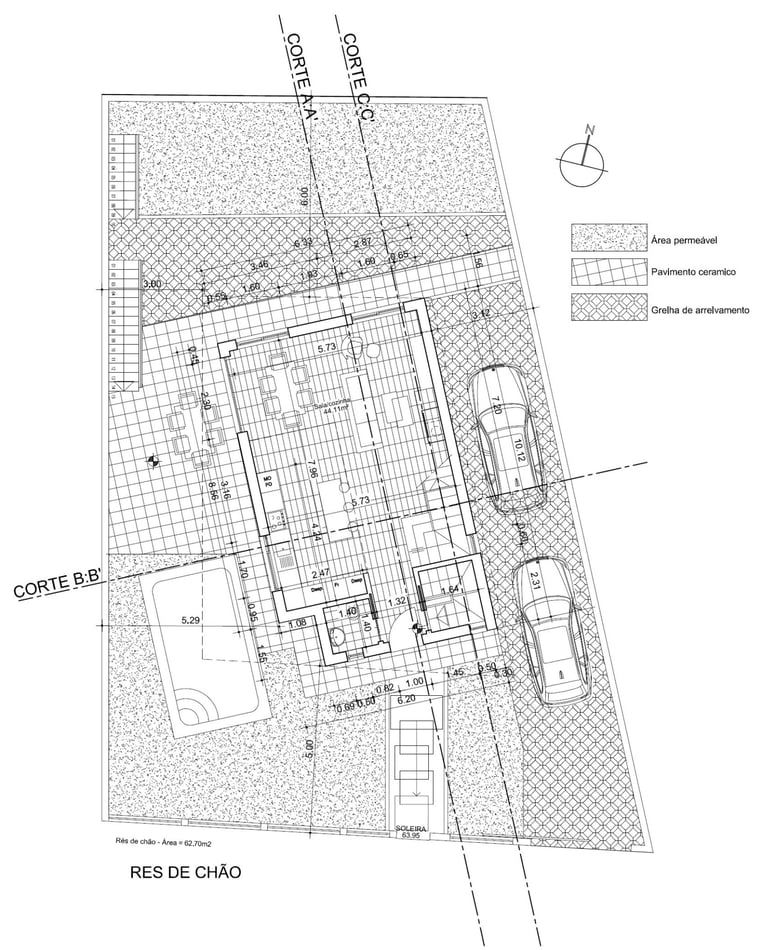

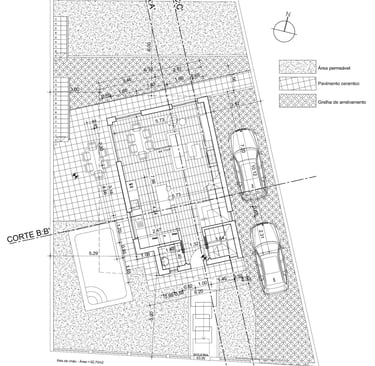

Legenda da imagem: Moradia em declive em Almada.
Projeto de Arquitetura. Planta do Piso 0 ou Rés do Chão.

2.3.3 PISO 1

O Piso 1 ou 1º Andar, é composto por dois quartos, uma instalação sanitária e uma suite com zona de dormir, vestir e casa de banho privativa.

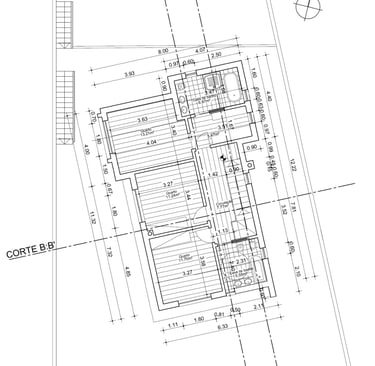

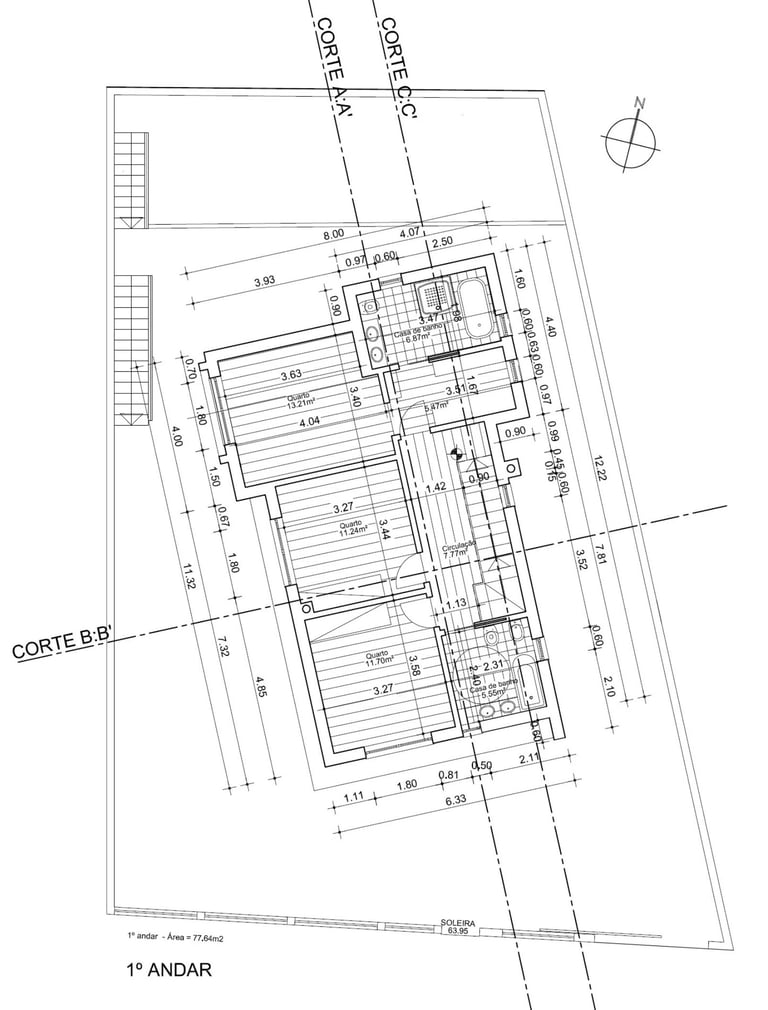

Legenda da imagem: Moradia em declive em Almada.
Projeto de Arquitetura. Planta do Piso 1 ou 1º Andar.

2.4
SISTEMA CONSTRUTIVO
E ACABAMENTOS

A Estrutura da moradia é em betão armado, com lajes maciças. E Fundações diretas.

As paredes interiores são de alvenaria de tijolo cerâmico. As paredes exteriores são de blocos térmicos, com isolamento aplicado no exterior.

Interiormente as paredes são estucadas e os tectos são revestidos a pladur. Cozinha e casas de banho, são revestidas a azulejo até à altura de dois metros.

Os pavimentos são revestidos com mosaico cerâmico, exceto a sala e os quartos que são em pavimento flutuante.

2.5 ÁREAS E
PARÂMETROS
URBANÍSTICOS

• Área do terreno: 308.00 metros quadrados

• Área de implantação: 60.33 metros quadrados

• Área de construção do piso -1: 59.10 metros quadrados

• Área de construção do piso 0: 60.33 metros quadrados

• Área de construção do piso 1: 74.93 metros quadrados

• Área total de construção para habitação (piso 0 e piso 1):
  135.26 metros quadrados

• Área total de construção para a moradia (3 pisos):
  194.36 metros quadrados

• Volumetria: 585.44 metros cúbicos

• Cércea: 6.50 metros

• Lugares de estacionamento no interior do lote: 2

• Área impermeável: 205.96 metros quadrados

• Área permeável: 102.04 metros quadrados

• Índice de impermeabilidade: 0.668

• Índice de permeabilidade: 0.331

3.
PROJETO DE
ESTABILIDADE

3.1 AUTOR
DO PROJETO

Autor do Projeto de Estabilidade: António Trigo Marquês

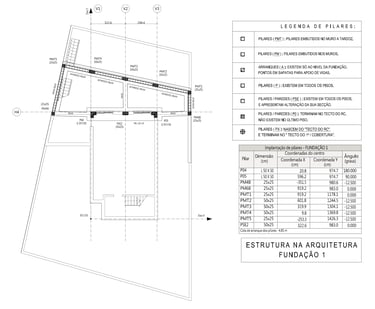

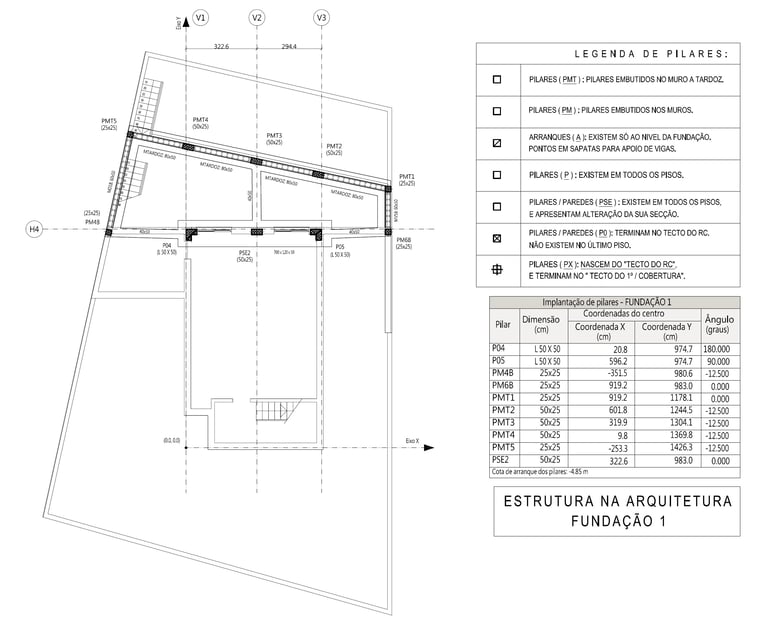

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura: Fundação 1

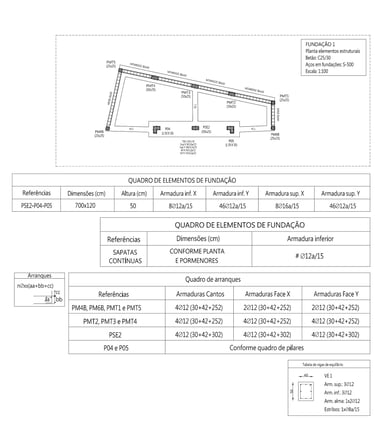

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta Estrutural. Fundação 1

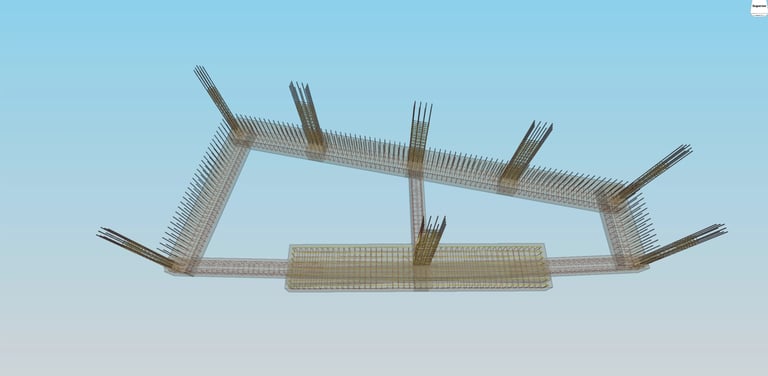

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional das armaduras da Fundação 1.

3.2
NÍVEIS OU PATAMARES
DA OBRA

Como referido no Projeto de Arquitetura, este é um imóvel que se desenvolve em três pisos, ou dois pisos, mais cave.

O número de patamares considerados no Projeto de Estruturas, para esta moradia em Almada, é de seis. Designadamente e por ordem ascendente:

• Nível 1: Fundação 1;

• Nível 2: Fundação 2;

• Nível 3: Piso da Cave;

• Nível 4: Tecto da Cave;

• Nível 5: Tecto do Rés do Chão;

• Nível 6: Tecto do 1º Andar / Cobertura.

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta Estrutural da Fundação 2.

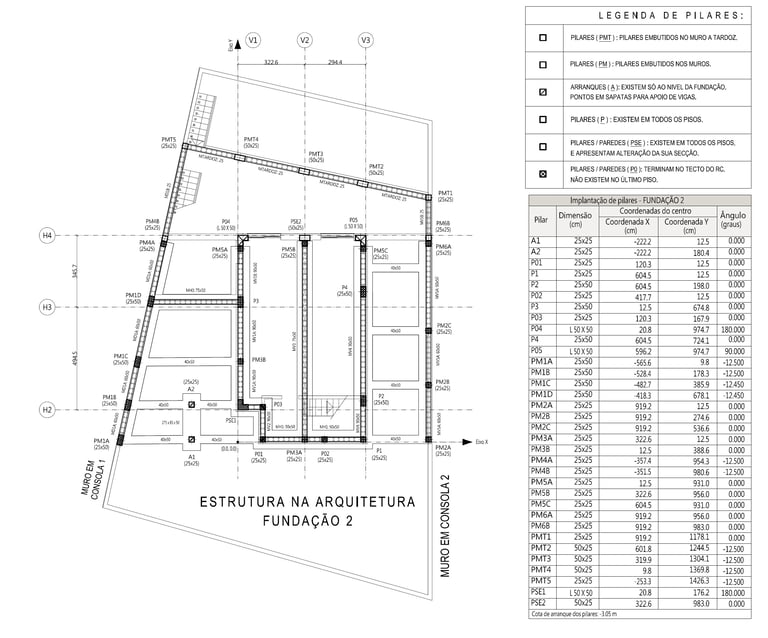

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura: Fundação 2.

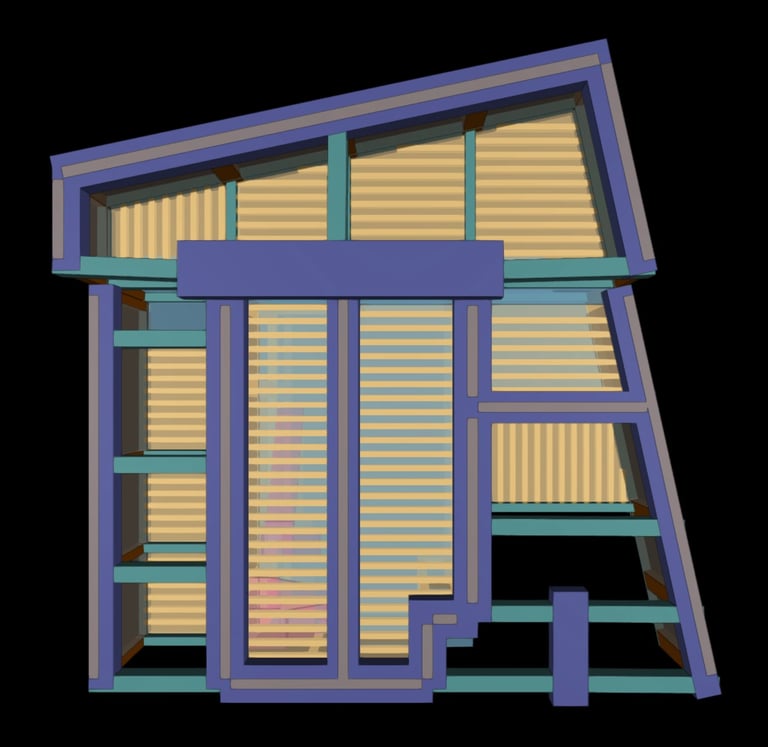

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional do modelo BIM. Fundação.

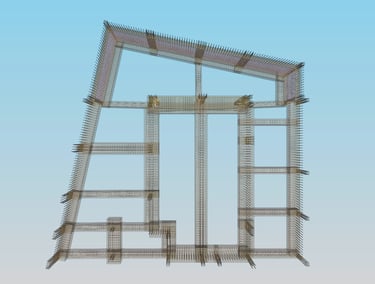

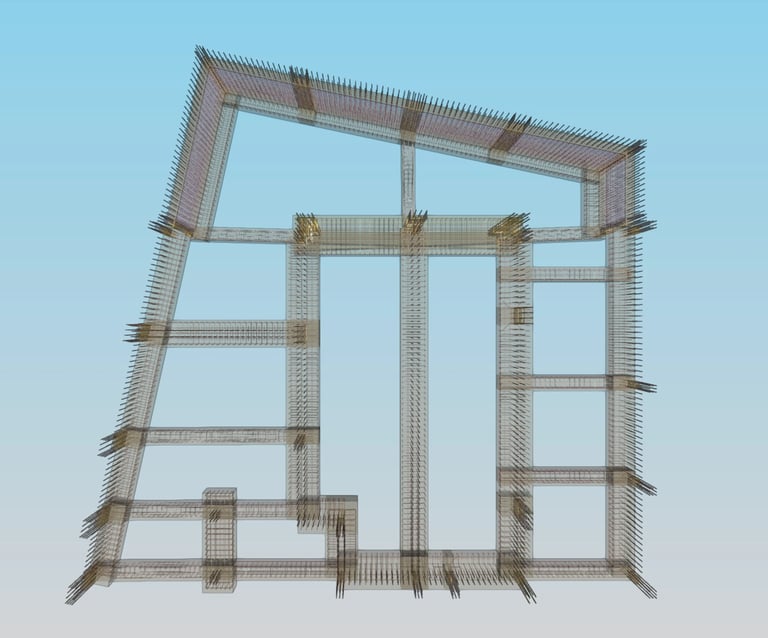

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional das armaduras da Fundação.

3.3
MATERIAIS
E OPÇÕES

Esta moradia em declive em Almada, apresenta as características típicas de um edifício de estrutura em betão armado, e é constituída por lajes maciças e aligeiradas, vigas, pilares, muros e sapatas.

Os materiais usados, resumidamente, são o Betão C25/30 (B30) e o Aço A500. Os recobrimentos adotados, são de cinco centímetros para as sapatas e vigas de fundação, e de três centímetros para as restantes peças.

No projeto, foi adotada uma espessura de vinte e cinco centímetros para as secções de pilares e vigas.

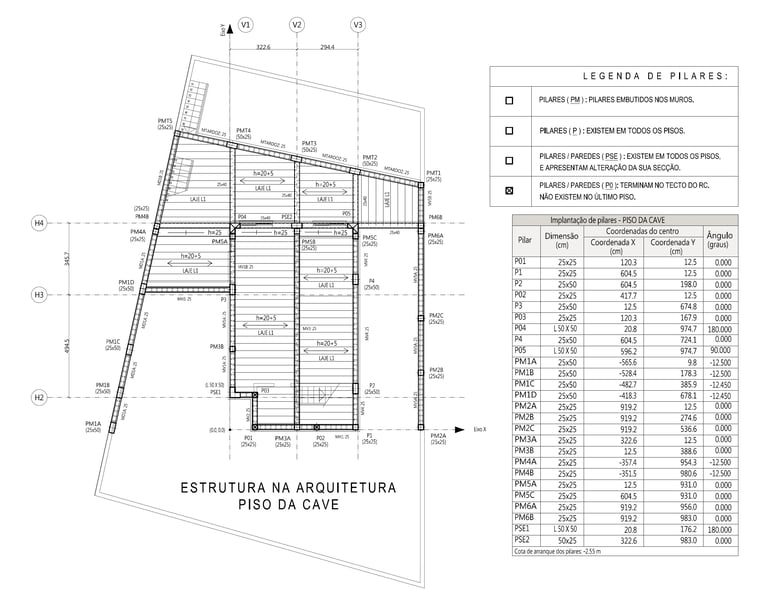

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura. Piso da Cave.

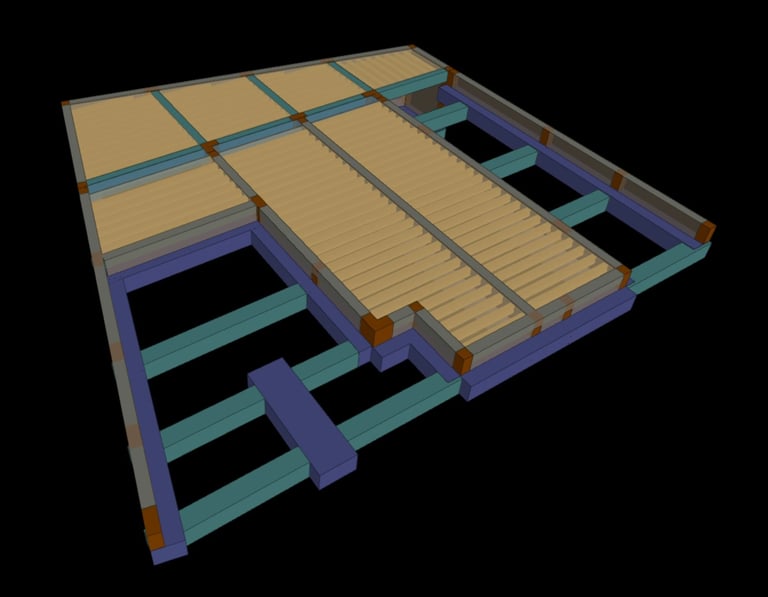

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional do modelo BIM. Piso da Cave.

3.4 QUANTIDADES DA OBRA

As quantidades obtidas para a obra, foram as seguintes:

• Fundações (Sapatas isoladas, sapatas contínuas e vigas de equilíbrio): 41 220 metros cúbicos de betão e 4 053 quilogramas de varões de aço;

• Estrutura: 144 120 metros cúbicos de betão e 17 231 quilogramas de varões de aço.

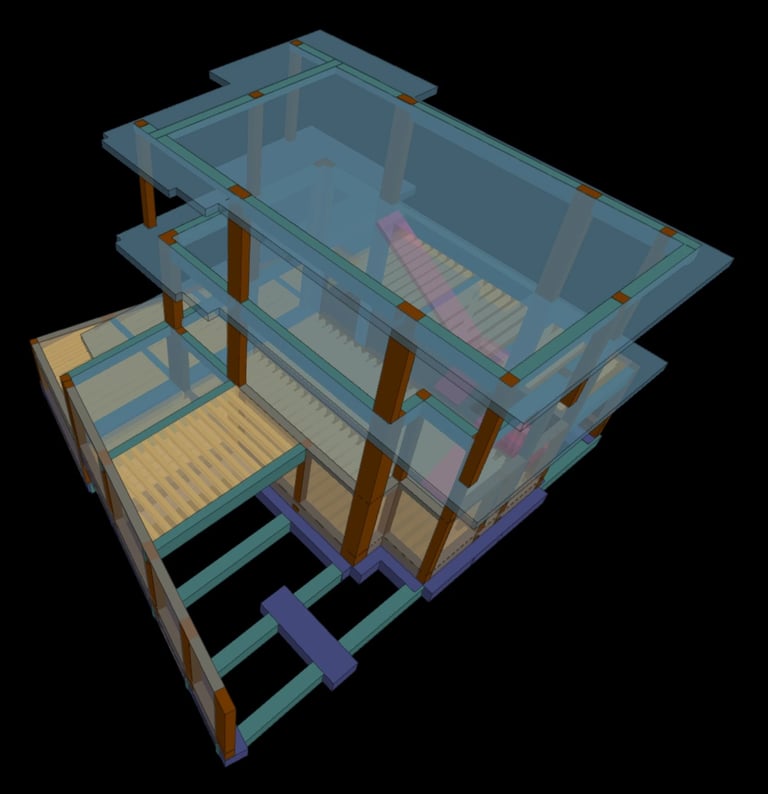

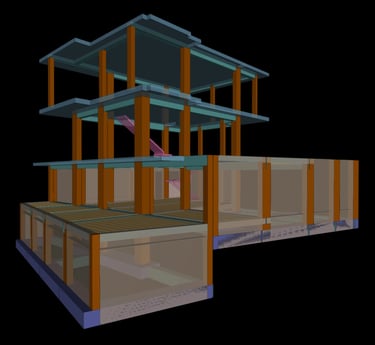

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional do modelo BIM.

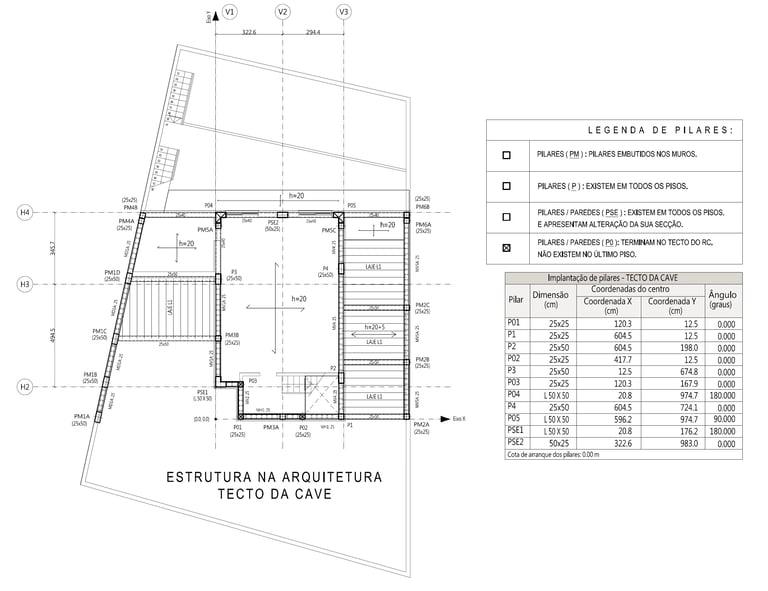

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura. Tecto da Cave.

3.5
SOFTWARE UTILIZADO

Para o dimensionamento Estrutural, deste projeto “Moradia em declive” foi utilizado software BIM (Building Information Modeling), gerador de ficheiros IFC (Industry Foundation Classes).

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura. Tecto da Cave.

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional do modelo BIM.

3.6
LEGISLAÇÃO

A Estrutura e Fundações foram calculadas e dimensionadas de acordo com os Eurocódigos, nomeadamente:

• Eurocódigo 2 – Estruturas de Betão;

• Eurocódigo 8 – Estruturas em Regiões Sísmicas;

• E demais legislação aplicável

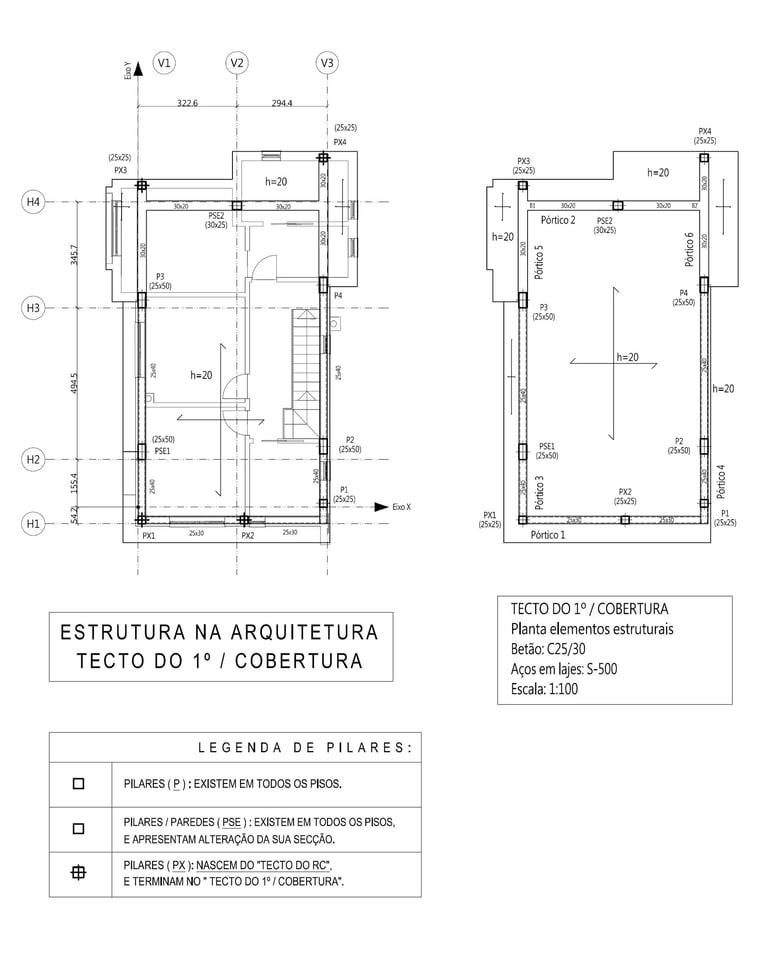

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Planta da Estrutura na Arquitetura. Cobertura.

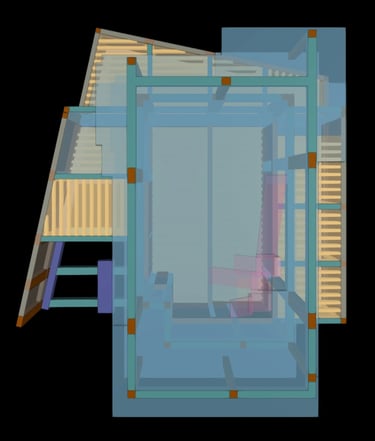

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações.
Vista tridimensional do modelo BIM. Cobertura.

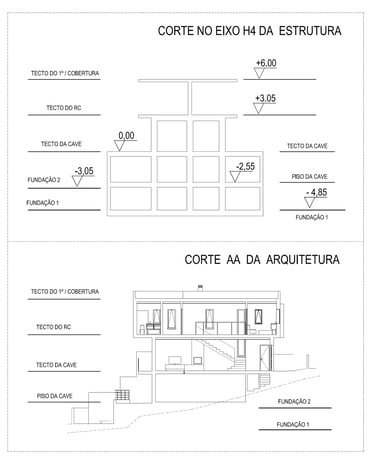

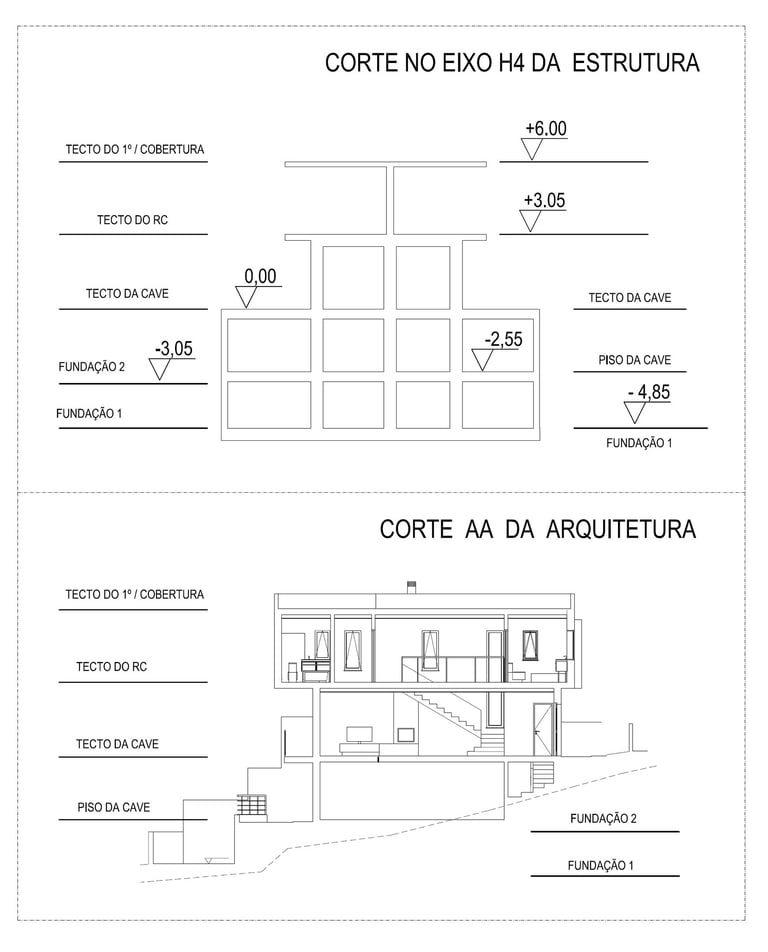

Legenda da imagem: Moradia em declive em Almada.
Projeto de Estruturas e Fundações. Cortes da estrutura.
